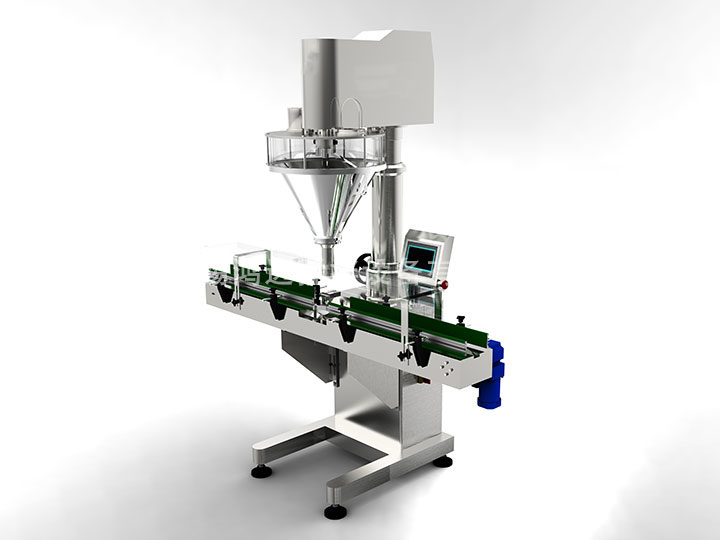

1.簡要說明
       該系列罐裝機能完成喂罐、托罐、充填計量、稱重選別等工作，可與其它設備配套組成整套罐裝流水線，適用于充填眼影粉、閃粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、雞粉、咖啡粉、藥粉、添加劑、香精香料等。

2.主要特征
       全不銹鋼結構；水平開啟式料箱，清洗方便。
       伺服馬達及伺服驅動控制螺桿，性能穩定。
       PLC、觸摸屏及稱重模塊控制。
       配有位置合理的高度調節手輪，方便調整機頭高度。
       氣動托罐裝置，保證充填時物料不灑出容器外。
       稱重式計量方式，根據預先設定的重量進行快速和慢速充填，重量實時反饋，達到設定重量自動停止，優點精度高。
       各種產品調整參數配方可儲存，備后使用，多儲存5個配方。
       替換螺旋附件，能夠適應超細粉到小顆粒等多種物料。
3.主要參數

容器尺寸	φ50-150mm, H 50-300mm
罐裝重量	10 – 5000g
罐裝精度	≤ 500g，≤±1%；＞500g，≤±0.5%
罐裝速度	15 - 40 bottles/min
電源	3P  AC208-415V  50/60Hz
壓縮空氣	6 kg/cm2   0.05m3/min
整機功率	1.6Kw
整機重量	300kg
整機體積	2150×820×1800mm
料箱容積	50L

4.配置清單

序號	名稱	型號規格	產地品牌
1	不銹鋼	SUS304	中國
2	PLC		德國西門子
3	觸摸屏		德國西門子
4	充填伺服馬達	ECMA-C20807RS	臺灣臺達
5	充填伺服驅動器	B2721BW3450680	臺灣臺達
8	攪拌減速電機	400W	臺灣萬鑫
9	電磁閥		臺灣亞德客
10	托罐氣缸	SDA40X15	臺灣亞德克
11	止罐氣缸	MA20X25	臺灣亞德克
12	擋罐氣缸	TN16X20	臺灣亞德克
13	過濾調壓器	AFR-2000	臺灣亞德克
14	小功率電機	120W  1300rpm Model: 90YS120GY38	臺灣JSCC
15	減速機	Ratio:1：36 Model: 90GK（F）36RC	臺灣JSCC
16	電源開關	HZ5BGS	溫州長信
17	斷路器		施耐德
18	急停開關		施耐德
19	濾波器	ZYH-EB-10A	北京中宇豪
20	交流接觸器	CJX2   1210	溫州正泰
21	熱繼電器	NR2-25	溫州正泰
22	直流繼電器	MY2NJ  24DC	日本歐姆龍
23	開關電源		常州誠聯
24	光電傳感器	BR100-DDT	韓國奧托尼克斯
25	料位傳感器	CR30-15DN	韓國奧托尼克斯
26	稱重傳感器	5KG	梅特勒托利多

5.工作原理
       罐子進入輸送帶，罐子隨鏈板向前移動，當罐子被探罐光電感應到后，止罐汽缸動作，將罐子限位，然后托罐汽缸動作將罐子托起，伺服電機動作，帶動螺旋將物料填充到罐子中，在下料的過程中，螺旋先快速旋轉下料，快接近目標重量時再慢速加料，當稱重傳感器檢測以達到設定的重量時螺旋停止旋轉，氣缸復位，完成一次計量包裝。

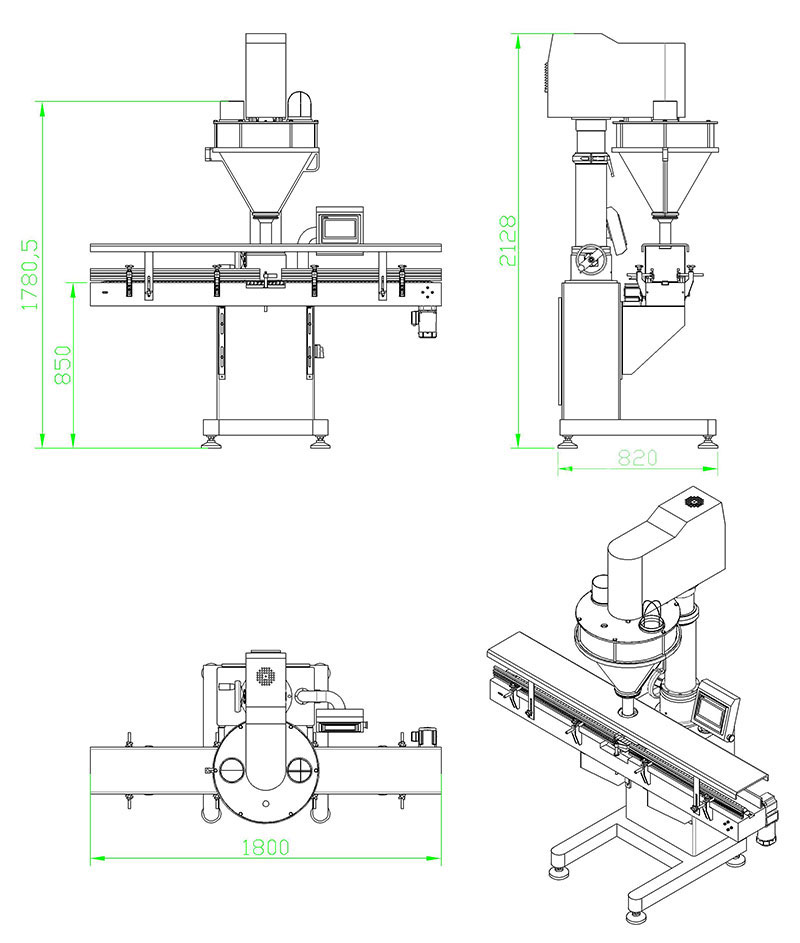

6.整機尺寸
